Фильтры пьезоэлектрические ФП2П6-616-Н, ФП2П6-616АБ-Н, ФП2П6-616АБВ-Н (МН)

Фильтры пьезоэлектрические ФП2П6-616-Н, ФП2П6-616АБ-Н, ФП2П6-616АБВ-Н (МН)

Фильтры пьезоэлектрические ФП2П6-616-Н-МН, ФП2П6-616АБ-Н-МН, ФП2П6-616АБВ-Н-МН изготавливаются в соответствии с КПГФ.433541.006ТУ в корпусе МН

Основные параметры

  • Диапазон частот, МГц от 19 до 20
  • ДхШхВ, мм 7,2х2,8х7
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ВП»

Номер и назначение вывода

  • Левый вывод Выход/вход
  • Средний вывод Земля
  • Правый вывод Вход/выход
закрыть

Изделие добавлено в корзину

Габаритные размеры

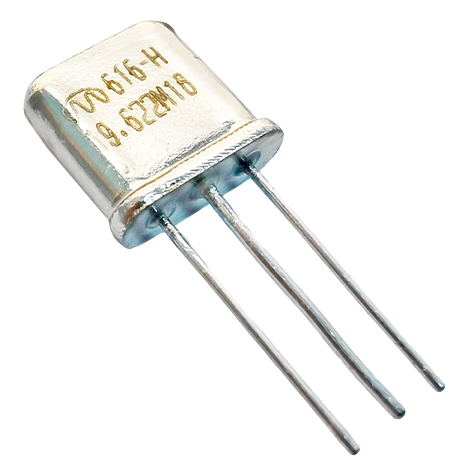

Внешний вид

ФП2П6-616-Н-МН, ФП2П6-616АБ-Н-МН, ФП2П6-616АБВ-Н-МН - габаритные размеры
ФП2П6-616-Н-МН, ФП2П6-616АБ-Н-МН, ФП2П6-616АБВ-Н-МН
закрыть ФП2П6-616-Н-МН, ФП2П6-616АБ-Н-МН, ФП2П6-616АБВ-Н-МН

Пример условного обозначения: ФП2П6-616-Н-МН-19М-15-Б КПГФ.433541.006 ТУ-Д2

Тип фильтра ФП2П6-616-Н
Тип корпуса МН
Номинальная частота, МГц 19М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 15
Интервал рабочих температур Б

Стойкость фильтров к воздействию внешних факторов

Параметр Значение
Стойкость фильтров к воздействию механических, климатических и биологических факторов соответствует группе 4У ГОСТ РВ 20.39.414.1
Стойкость фильтров к воздействию специальных факторов соответствует группе 3Ус ГОСТ РВ 20.39.414.2
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

1. Фильтр ФП2П6-616АБ-Н состоит из двух последовательно включенных фильтров ФП2П6-616-Н, фильтр ФП2П6-616АБВ-Н состоит из трех последовательно включенных фильтров ФП2П6-616-Н. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок фильтра Порядок механических колебаний Интервал рабочих температур, ˚С Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
ФП2П6-616-Н
от 19 до 20 2 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 200 до 500 включ. 1,0 2,5 35
св. 500 » 750 » 1,3 1,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,3
» 1800 » 3000 » 1,5
» 3000 » 3500 » 2,0
» 3500 » 5700 » 2,3
ФП2П6-616АБ-Н
от 19 до 20 4 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 200 до 500 включ. 1,0 4,5 55
св. 500 » 750 » 1,3 3,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,5
» 1800 » 3000 » 2,0
» 3000 » 3500 » 2,3
ФП2П6-616АБВ-Н
от 19 до 20 6 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 200 до 500 включ. 1,0 7,0 75
св. 500 » 750 » 1,3 5,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,5
» 1800 » 3000 » 2,0
» 3000 » 3500 » 2,3

Фильтр пьезоэлектрический
