Фильтры пьезоэлектрические ФП2П6-616, ФП2П6-616АБ, ФП2П6-616АБВ (МР)

Фильтры пьезоэлектрические ФП2П6-616, ФП2П6-616АБ, ФП2П6-616АБВ (МР)

Фильтры пьезоэлектрические ФП2П6-616, ФП2П6-616АБ, ФП2П6-616АБВ изготавливаются в соответствии с КПГФ.433541.006ТУ в корпусе МР

Основные параметры

  • Диапазон частот, МГц от 18 до 200
  • ДхШхВ, мм 7,2х2,8х5
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ВП»

Номер и назначение вывода

  • Левый вывод Выход/вход
  • Средний вывод Земля
  • Правый вывод Вход/выход
закрыть

Изделие добавлено в корзину

Габаритные размеры

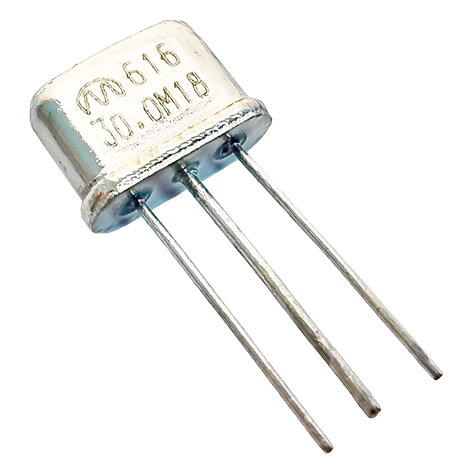

Внешний вид

ФП2П6-616-МР, ФП2П6-616АБ-МР, ФП2П6-616АБВ-МР - габаритные размеры
ФП2П6-616-МР, ФП2П6-616АБ-МР, ФП2П6-616АБВ-МР
закрыть ФП2П6-616-МР, ФП2П6-616АБ-МР, ФП2П6-616АБВ-МР

Пример условного обозначения: ФП2П6-616-МР-36М-15-1Б КПГФ.433541.006 ТУ

Тип фильтра ФП2П6-616
Тип корпуса МР
Номинальная частота, МГц 36М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 15
Порядок механических колебаний 1
Интервал рабочих температур Б

Стойкость фильтров к воздействию внешних факторов

Параметр Значение
Стойкость фильтров к воздействию механических, климатических и биологических факторов соответствует группе 4У ГОСТ РВ 20.39.414.1
Стойкость фильтров к воздействию специальных факторов соответствует группе 3Ус ГОСТ РВ 20.39.414.2
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 25 лет.
Гамма-процентная наработка до отказа генераторов при γ = 95 % в облегченном режиме эксплуатации (при температуре окружающей среды 40 °С) не менее 50 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

1. Фильтр ФП2П6-616АБ состоит из двух последовательно включенных фильтров ФП2П6-616, фильтр ФП2П6-616АБВ состоит из трех последовательно включенных фильтров ФП2П6-616. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок фильтра Порядок механических колебаний Интервал рабочих температур, ˚С Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
ФП2П6-616
от 18 до 47 2 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 200 до 500 включ. 1,0 2,5 35
св. 500 » 750 » 1,3 1,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,3
» 1800 » 3000 » 1,5
» 3000 » 3500 » 2,0
» 3500 » 5700 » 2,3
от 30 до 130 3 от 100 до 200 включ. 1,0 3,5
св. 200 » 600 » 1,5 2,5
» 600 » 800 » 2,0
» 800 » 950 » 2,3
от 90 до 165 5 от 80 до 250 включ. 2,0 3,5
от 45 до 140 1 (обратная мезаструктура) от 200 до 500 включ. 1,0 2,5
св. 500 » 750 » 1,3 1,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,3
» 1800 » 3000 » 1,5
» 3000 » 3500 » 2,0
» 3500 » 5700 » 2,3
от 125 до 200 3 (обратная мезаструктура) от 100 до 200 включ. 1,0 3,5
св. 200 » 600 » 1,5 2,5
» 600 » 800 » 2,0
» 800 » 950 » 2,3
ФП2П6-616АБ
от 18 до 47 4 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 200 до 500 включ. 1,0 4,5 55
св. 500 » 750 » 1,3 3,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,5
» 1800 » 3000 » 2,0
» 3000 » 3500 » 2,3
» 3500 » 4100 » 2,5
от 30 до 130 3 от 100 до 200 включ. 1,0 8,0
св. 200 » 600 » 1,5 6,0
» 600 » 800 » 2,0
» 800 » 950 » 2,3
от 90 до 165 5 от 80 до 250 включ. 2,0 8,0
от 45 до 140 1 (обратная мезаструктура) от 200 до 500 включ. 1,0 4,5
св. 500 » 750 » 1,3 3,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,5
» 1800 » 3000 » 2,0
» 3000 » 3500 » 2,3
» 3500 » 4100 » 2,5
от 125 до 200 3 (обратная мезаструктура) от 100 до 200 включ. 1,0 8,0
св. 200 » 600 » 1,5 6,0
» 600 » 800 » 2,0
» 800 » 950 » 2,3
ФП2П6-616АБВ
от 18 до 47 6 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 200 до 500 включ. 1,0 7,0 75
св. 500 » 750 » 1,3 5,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,5
» 1800 » 3000 » 2,0
» 3000 » 3500 » 2,3
» 3500 » 4100 » 2,5
от 30 до 130 3 от 100 до 200 включ. 1,0 11,5
св. 200 » 600 » 1,5 8,5
» 600 » 800 » 2,0
» 800 » 950 » 2,3
от 90 до 165 5 от 80 до 250 включ. 2,0 8,5
от 45 до 140 1 (обратная мезаструктура) от 200 до 500 включ. 1,0 11,5
св. 500 » 750 » 1,3 5,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,5
» 1800 » 3000 » 2,0
» 3000 » 3500 » 2,3
» 3500 » 4100 » 2,5
от 125 до 200 3 (обратная мезаструктура) от 100 до 200 включ. 1,0 11,5
св. 200 » 600 » 1,5 8,5
» 600 » 800 » 2,0
» 800 » 950 » 2,3

Фильтр пьезоэлектрический
