Фильтры пьезоэлектрические ФП2П6-616, ФП2П6-616АБ, ФП2П6-616АБВ (МИ4)
Фильтры пьезоэлектрические ФП2П6-616, ФП2П6-616АБ, ФП2П6-616АБВ изготавливаются в соответствии с КПГФ.433541.006ТУ в корпусе МИ4
Основные параметры
Номер и назначение вывода

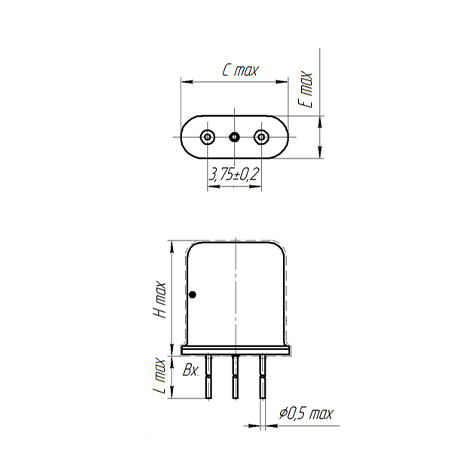

Габаритные размеры
Внешний вид
Пример условного обозначения: ФП2П6-616-МИ4-36М-15-1Б КПГФ.433541.006 ТУ
| Тип фильтра | ФП2П6-616 |
| Тип корпуса | МИ4 |
| Номинальная частота, МГц | 36М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 15 |
| Порядок механических колебаний | 1 |
| Интервал рабочих температур | Б |
Стойкость фильтров к воздействию внешних факторов
| Параметр | Значение |
| Стойкость фильтров к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость фильтров к воздействию специальных факторов | соответствует группе 3Ус ГОСТ РВ 20.39.414.2 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 25 лет. Гамма-процентная наработка до отказа генераторов при γ = 95 % в облегченном режиме эксплуатации (при температуре окружающей среды 40 °С) не менее 50 000 ч в пределах срока службы 25 лет. |
|
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Фильтр ФП2П6-616АБ состоит из двух последовательно включенных фильтров ФП2П6-616, фильтр ФП2П6-616АБВ состоит из трех последовательно включенных фильтров ФП2П6-616. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, |
Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-616 | |||||||
| от 18 до 47 | 2 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 2,5 | 35 |
| св. 500 » 750 » | 1,3 | 1,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,3 | ||||||
| » 1800 » 3000 » | 1,5 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| » 3500 » 5700 » | 2,3 | ||||||
| от 30 до 130 | 3 | от 100 до 200 включ. | 1,0 | 3,5 | |||
| св. 200 » 600 » | 1,5 | 2,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,3 | ||||||
| от 90 до 165 | 5 | от 80 до 250 включ. | 2,0 | 3,5 | |||
| от 45 до 140 | 1 (обратная мезаструктура) | от 200 до 500 включ. | 1,0 | 2,5 | |||
| св. 500 » 750 » | 1,3 | 1,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,3 | ||||||
| » 1800 » 3000 » | 1,5 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| » 3500 » 5700 » | 2,3 | ||||||
| от 125 до 200 | 3 (обратная мезаструктура) | от 100 до 200 включ. | 1,0 | 3,5 | |||
| св. 200 » 600 » | 1,5 | 2,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,3 | ||||||
| ФП2П6-616АБ | |||||||
| от 18 до 47 | 4 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 4,5 | 55 |
| св. 500 » 750 » | 1,3 | 3,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| » 3500 » 4100 » | 2,5 | ||||||
| от 30 до 130 | 3 | от 100 до 200 включ. | 1,0 | 8,0 | |||
| св. 200 » 600 » | 1,5 | 6,0 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,3 | ||||||
| от 90 до 165 | 5 | от 80 до 250 включ. | 2,0 | 8,0 | |||
| от 45 до 140 | 1 (обратная мезаструктура) | от 200 до 500 включ. | 1,0 | 4,5 | |||
| св. 500 » 750 » | 1,3 | 3,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| » 3500 » 4100 » | 2,5 | ||||||
| от 125 до 200 | 3 (обратная мезаструктура) | от 100 до 200 включ. | 1,0 | 8,0 | |||
| св. 200 » 600 » | 1,5 | 6,0 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,3 | ||||||
| ФП2П6-616АБВ | |||||||
| от 18 до 47 | 6 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 7,0 | 75 |
| св. 500 » 750 » | 1,3 | 5,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| » 3500 » 4100 » | 2,5 | ||||||
| от 30 до 130 | 3 | от 100 до 200 включ. | 1,0 | 11,5 | |||
| св. 200 » 600 » | 1,5 | 8,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,3 | ||||||
| от 90 до 165 | 5 | от 80 до 250 включ. | 2,0 | 8,5 | |||
| от 45 до 140 | 1 (обратная мезаструктура) | от 200 до 500 включ. | 1,0 | 11,5 | |||
| св. 500 » 750 » | 1,3 | 5,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| » 3500 » 4100 » | 2,5 | ||||||
| от 125 до 200 | 3 (обратная мезаструктура) | от 100 до 200 включ. | 1,0 | 11,5 | |||
| св. 200 » 600 » | 1,5 | 8,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,3 | ||||||
