Фильтры пьезоэлектрические ФП2П6-616-Д, ФП2П6-616АБ-Д, ФП2П6-616АБВ-Д (МН)
Фильтры пьезоэлектрические ФП2П6-616-Д-МН, ФП2П6-616АБ-Д-МН, ФП2П6-616АБВ-Д-МН изготавливаются в соответствии с КПГФ.433541.006ТУ в корпусе МН
Основные параметры
Номер и назначение вывода
Габаритные размеры

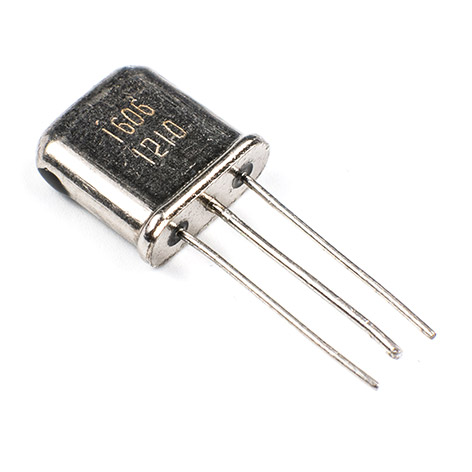

Внешний вид
Пример условного обозначения: ФП2П6-616-Д-МН-27,7М-200-Б КПГФ.433541.006 ТУ-Д5
| Тип фильтра | ФП2П6-616-Д |
| Тип корпуса | МН |
| Номинальная частота, МГц | 27,7М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 200 |
| Интервал рабочих температур | Б |
Стойкость фильтров к воздействию внешних факторов
| Параметр | Значение |
| Стойкость фильтров к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость фильтров к воздействию специальных факторов | соответствует группе 3Ус ГОСТ РВ 20.39.414.2 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Фильтр ФП2П6-616АБ-Д состоит из двух последовательно включенных фильтров ФП2П6-616-Д, фильтр ФП2П6-616АБВ-Д состоит из трех последовательно включенных фильтров ФП2П6-616-Д. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, |
Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-616-Д | |||||||
| от 25 до 28 | 2 | 1 | - 10…+60 (А) - 30…+60 (Б) - 40…+70 (В) - 60…+85 (Д) |
от 5700 до 7700 | 2,5 | 3,0 | 35 |
| ФП2П6-616АБ-Д | |||||||
| от 25 до 28 | 4 | 1 | - 10…+60 (А) - 30…+60 (Б) - 40…+70 (В) - 60…+85 (Д) |
от 4100 до 7700 | 2,5 | 6,0 | 55 |
| ФП2П6-616АБВ-Д | |||||||
| от 25 до 28 | 6 | 1 | - 10…+60 (А) - 30…+60 (Б) - 40…+70 (В) - 60…+85 (Д) |
от 4100 до 7700 | 2,5 | 8,0 | 75 |
Фильтр пьезоэлектрический
