Фильтры пьезоэлектрические ФП2П6-570, ФП2П6-570АБ, ФП2П6-570АБВ (ММ)
Фильтры пьезоэлектрические изготавливаются в соответствии с КЖДГ.433541.009 ТУ в корпусе ММ
Основные параметры
Номер и назначение вывода

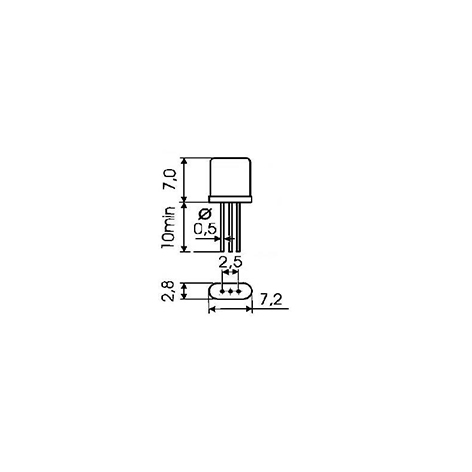

Габаритные размеры
Внешний вид
Пример условного обозначения: ФП2П6-570-ММ-36М-15-1Р КЖДГ.433541.009 ТУ
| Тип фильтра | ФП2П6-570 |
| Тип корпуса | ММ |
| Номинальная частота, МГц | 36М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 15 |
| Порядок механических колебаний | 1 |
| Интервал рабочих температур | Р |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 20 000 ч не более 5х10-7 | |
| Гамма-процентный срок сохраняемости фильтров не менее 25 лет |
Примечания:
1. Фильтр ФП2П6-570АБ состоит из двух последовательно включенных фильтров ФП2П6-570, фильтр ФП2П6-570АБВ состоит из трех последовательно включенных фильтров ФП2П6-570. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-570 | |||||||
| от 20 до 45 | 2 | 1 | -10…+60 (А) -25…+55 (Р) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 2,5 | 35 |
| св. 500 » 750 » | 1,3 | 1,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,3 | ||||||
| » 1800 » 3000 » | 1,5 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| » 3500 » 5700 » | 2,5 | ||||||
| от 30 до 90 | 3 | от 100 до 200 включ. | 1,0 | 3,5 | |||
| св. 200 » 600 » | 1,5 | 2,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| ФП2П6-570АБ | |||||||
| от 20 до 45 | 4 | 1 | -10…+60 (А) -25…+55 (Р) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 4,5 | 55 |
| св. 500 » 750 » | 1,3 | 3,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| от 30 до 90 | 3 | от 100 до 200 включ. | 1,0 | 8,0 | |||
| св. 200 » 600 » | 1,5 | 6,0 | |||||
| » 600 » 800 » | 2,0 | ||||||
| ФП2П6-570АБВ | |||||||
| от 20 до 45 | 6 | 1 | -10…+60 (А) -25…+55 (Р) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 7,0 | 75 |
| св. 500 » 750 » | 1,3 | 5,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| от 30 до 90 | 3 | от 100 до 200 включ. | 1,0 | 11,5 | |||
| св. 200 » 600 » | 1,5 | 8,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
Фильтр пьезоэлектрический
