Фильтры пьезоэлектрические ФП2П6-570, ФП2П6-570АБ, ФП2П6-570АБВ (МИ5)
Фильтр пьезоэлектрический изготавливается в соответствии с КЖДГ.433541.009 ТУ-Д3 в корпусе МИ5
Основные параметры
Номер и назначение вывода
Габаритные размеры

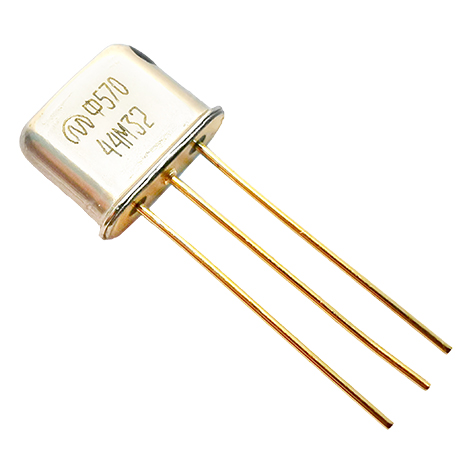

Внешний вид
Пример условного обозначения: ФП2П6-570-МИ5-90,7М-15-5Б КПГФ.433541.009 ТУ-Д3
| Тип фильтра | ФП2П6-570 |
| Тип корпуса | МИ5 |
| Номинальная частота, МГц | 90,7М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 15 |
| Порядок механических колебаний | 5 |
| Интервал рабочих температур | Б |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 20 000 ч не более 5х10-7 | |
| Гамма-процентный срок сохраняемости фильтров не менее 25 лет |
Примечания:
1. Фильтр ФП2П6-570АБ состоит из двух последовательно включенных фильтров ФП2П6-570, фильтр ФП2П6-570АБВ состоит из трех последовательно включенных фильтров ФП2П6-570. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-570 | |||||||
| от 90 до 140 | 2 | 5 | -10…+60 (А) -30…+60 (Б) |
от 120 до 220 | 2,0 | 2,0 | 35 |
| ФП2П6-570АБ | |||||||
| от 90 до 140 | 4 | 5 | -10…+60 (А) -30…+60 (Б) |
от 120 до 220 | 2,0 | 4,0 | 55 |
| ФП2П6-570АБВ | |||||||
| от 90 до 140 | 6 | 5 | -10…+60 (А) -30…+60 (Б) |
от 120 до 220 | 2,0 | 6,5 | 75 |
Фильтр пьезоэлектрический
