Фильтр пьезоэлектрический ФП2П4-742-03 (Посол)
Фильтр пьезоэлектрический изготавливается в соответствии с КПГФ.433541.053 ТУ в корпусе «Посол»
Основные параметры
Номер и назначение вывода
Габаритные размеры

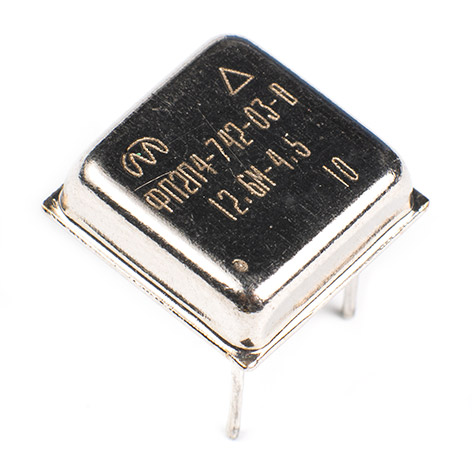

Внешний вид
Пример условного обозначения: ФП2П4-742-03-А-20,7М-15-В КПГФ.433541.053 ТУ
| Тип фильтра | ФП2П4-742-03 |
| Интервал рабочих температур | А |
| Номинальная частота, МГц | 20,7М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 15 |
| Обозначение всеклиматического исполнения (указывается по требованию Заказчика) | В |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 или В 2.1 ГОСТ 15150 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 15 000 ч не более 10-6 | |
| Гамма-процентный срок сохраняемости фильтров не менее 25 лет |
Примечания:
Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Интервал рабочих температур, ˚С | Диапазон номинальных частот, МГц | Порядок фильтра | Номинальное значение ширины полосы пропускания по уровню, 3 дБ, кГц, х10-6·fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее | Тип корпуса, размер в мм |
| -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 15 до 45 | 4 | от 200 до 500 включ. | 1,0 | 3,0 | 60 | Посол (12х12х4,5) |
| св. 500 » 750 » | 1,3 | 2,0 | |||||
| » 750 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 |
