Фильтры пьезоэлектрические ФП2П4-728, ФП2П4-728-01, ФП2П4-728-02, ФП2П4-728-03 (Муза)
Фильтры пьезоэлектрические ФП2П4-728, ФП2П4-728-01, ФП2П4-728-02, ФП2П4-728-03 изготавливаются в соответствии с КПГФ.433541.046 ТУ в металлическом корпусе «Муза»
Основные параметры
Номер и назначение вывода
Габаритные размеры

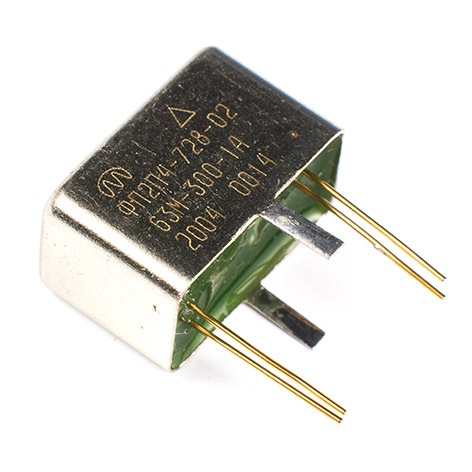

Внешний вид
Пример условного обозначения: ФП2П4-728-20М-15-1Д КПГФ.433541.046 ТУ
| Тип фильтра | ФП2П4-728 |
| Номинальная частота, МГц | 20М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 15 |
| Порядок механических колебаний | 1 |
| Интервал рабочих температур | Д |
Стойкость фильтров к воздействию внешних факторов
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 или В 2.1 ГОСТ 15150 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 25 000 ч в пределах срока службы 20 лет. | |
| Гамма-процентный срок сохраняемости фильтров не менее 20 лет. |
Примечания:
Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П4-728 | |||||||
| от 15 до 45 включ. | 10 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 100 до 500 включ. | 1,2 | 5,5 | 95 |
| св. 500 » 750 » | 1,5 | ||||||
| » 750 » 1100 » | 1,7 | ||||||
| » 1100 » 1800 » | 1,7 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,2 | ||||
| св. 200 » 600 » | 1,5 | ||||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,3 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
| ФП2П4-728-01 | |||||||
| от 15 до 45 включ. | 8 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) -60…+85 (Д) |
от 100 до 500 включ. | 1,0 | 5,0 | 90 |
| св. 500 » 750 » | 1,3 | ||||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,0 | ||||
| св. 200 » 600 » | 1,3 | ||||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,3 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
| ФП2П6-728-02 | |||||||
| от 15 до 45 включ. | 6 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 100 до 500 включ. | 1,0 | 4,5 | 75 |
| св. 500 » 750 » | 1,3 | ||||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,0 | ||||
| св. 200 » 600 » | 1,3 | ||||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,3 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
| ФП2П6-728-03 | |||||||
| от 15 до 45 включ. | 4 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 100 до 500 включ. | 1,0 | 4,0 | 55 |
| св. 500 » 750 » | 1,3 | ||||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3500 » | 2,0 | ||||||
| св. 45 до 125 | 3 | от 100 до 200 включ. | 1,0 | ||||
| св. 200 » 600 » | 1,3 | ||||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 1600 » | 2,3 | ||||||
| св. 125 до 160 | 5 | от 100 до 800 включ. | 2,0 | ||||
Фильтр пьезоэлектрический
