Фильтры пьезоэлектрические ФП2П4-723, ФП2П4-723-01 (Муза)
Фильтры пьезоэлектрические ФП2П4-723, ФП2П4-723-01 изготавливаются в соответствии с КПГФ.433541.045 ТУ в металлическом корпусе «Муза»
Основные параметры
Номер и назначение вывода
Габаритные размеры

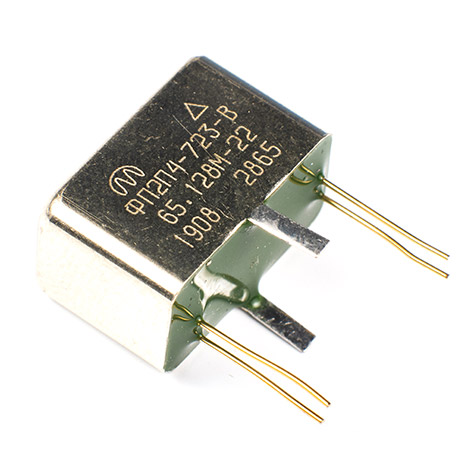

Внешний вид
Пример условного обозначения: ФП2П4-723-36М-24-1Р КПГФ.433541.045 ТУ
| Тип фильтра | ФП2П4-723 |
| Номинальная частота, МГц | 36М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 24 |
| Порядок механических колебаний | 1 |
| Интервал рабочих температур | Р |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории В 2.1 ОСТ 11 206.810. |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, |
Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П4-723 | |||||||
| от 20 до 70 | 6 | 1 | - 10…+60 (А) - 25…+55 (Р) - 30…+60 (Б) - 40…+70 (В) - 60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 7,0 | 75 |
| св. 500 » 750 » | 1,3 | 5,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| от 40 до 125 | 3 | от 100 до 200 включ. | 1,0 | 11,5 | |||
| св. 200 » 600 » | 1,5 | 7,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,5 | 8,5 | |||||
| ФП2П4-723-01 | |||||||
| от 20 до 70 | 4 | 1 | - 10…+60 (А) - 25…+55 (Р) - 30…+60 (Б) - 40…+70 (В) - 60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 4,5 | 55 |
| св. 500 » 750 » | 1,3 | 3,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,3 | ||||||
| » 1800 » 3000 » | 1,5 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| от 40 до 125 | 3 | от 100 до 200 включ. | 1,0 | 3,5 | |||
| св. 200 » 600 » | 1,5 | 2,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 950 » | 2,3 | 6,0 | |||||
Фильтр пьезоэлектрический
