Фильтры пьезоэлектрические ФП2П4-593, ФП2П4-593-01 (29,5х19,5х5 мм)

Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433541.011 ТУ в металлостеклянном корпусе 29,5х19,5х5 мм

Основные параметры

Диапазон частот, МГц от 4,5 до 5,5
ДхШхВ, мм 29,5х19,5х5
Тип монтажа монтаж в отверстия печатной платы
Категория качества «ОТК»

Номер и назначение вывода

Вход Вход фильтра обозначен точкой на маркировке

Изделие добавлено в корзину

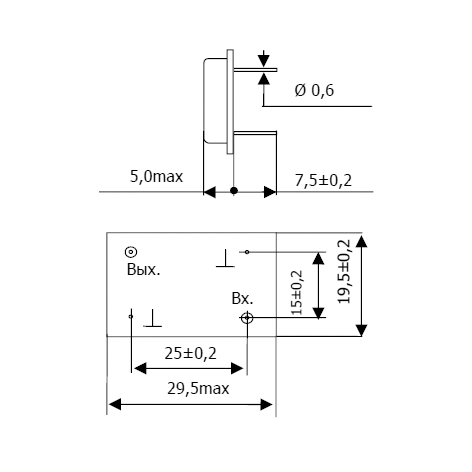

Габаритные размеры

Внешний вид

Пример условного обозначения: ФП2П4-593-Б-5М-3,2 КПГФ.433541.011 ТУ

Тип фильтра	ФП2П4-593
Интервал рабочих температур	Б
Номинальная частота, МГц	5М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц	3,2

Стойкость фильтров

Параметр	Значение
Стойкость фильтров к воздействию механических факторов	соответствует группе М6 ОСТ 11 206.810
Стойкость фильтров к воздействию климатических факторов	соответствует категории В 2.1 ОСТ 11 206.810
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 15 000 ч более 3х10^-6
Гамма-процентный срок сохраняемости фильтров не менее 12 лет

Примечания:

Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц	Порядок фильтра	Порядок механических колебаний	Интервал рабочих температур, ˚С	Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10^-6·fном	Неравномерность затухания в полосе пропускания, дБ, не более	Вносимое затухание, дБ, не более	Гарантированное затухание, не менее	Тип корпуса
ФП2П4-593
от 4,5 до 5,5	10	1	-10…+60 (А) -30…+60 (Б) -50…+70 (Г1) -60…+85 (Д)	от 200 до 500 включ.	1,5	4,5	100	29,5х19,5х5 мм
				св. 500 » 750 »	1,5	3,0
				» 750 » 1800 »	1,8
				» 1800 » 2400 »	2,2
ФП2П4-593-01
от 4,5 до 5,5	8	1	-10…+60 (А) -30…+60 (Б) -50…+70 (Г1) -60…+85 (Д)	от 200 до 500 включ.	1,5	4,0	80	29,5х19,5х5 мм
				св. 500 » 750 »	1,5	2,5
				» 750 » 1800 »	1,8
				» 1800 » 2400 »	2,2

Фильтр пьезоэлектрический
