Фильтр пьезоэлектрический ФП2П4-593-02 (Терек)
Фильтр пьезоэлектрический изготавливается в соответствии с КПГФ.433541.011 ТУ в металлостеклянном корпусе «Терек»
Основные параметры
Номер и назначение вывода
Габаритные размеры

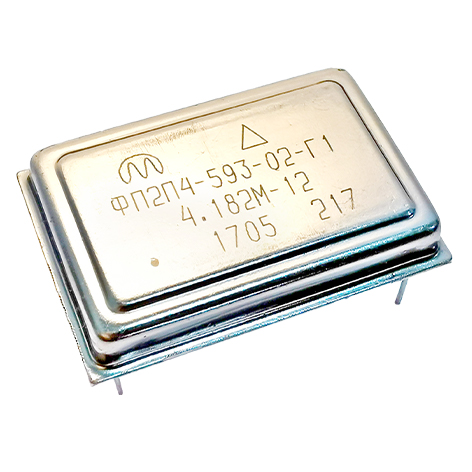

Внешний вид
Пример условного обозначения: ФП2П4-593-02-Б-5М-3,2 КПГФ.433541.011 ТУ
| Тип фильтра | ФП2П4-593-02 |
| Интервал рабочих температур | Б |
| Номинальная частота, МГц | 5М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 3,2 |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории В 2.1 ОСТ 11 206.810 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 15 000 ч более 3х10-6 | |
| Гамма-процентный срок сохраняемости фильтров не менее 12 лет |
Примечания:
Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню |
Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее | Тип корпуса |
| от 4,5 до 5,5 | 4 | 1 | -10…+60 (А) -30…+60 (Б) -50…+70 (Г1) -60…+85 (Д) |
от 200 до 500 включ. | 1,5 | 2,0 | 55 | «Терек» |
| св. 500 » 750 » | 1,5 | 1,5 | ||||||
| » 750 » 1800 » | 1,8 | |||||||
| » 1800 » 2400 » | 2,2 |
Фильтр пьезоэлектрический
