Фильтр пьезоэлектрический ФП2П4-568 (Посол)

Фильтр пьезоэлектрический ФП2П4-568 (Посол)

Фильтр изготавливается в соответствии с КЖДГ.433541.008 ТУ в металлостеклянном корпусе «Посол»

Основные параметры

  • Диапазон частот, МГц от 39 до 80
  • ДхШхВ, мм 12х12х4,5
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ОТК»

Номер и назначение вывода

закрыть

Изделие добавлено в корзину

Габаритные размеры

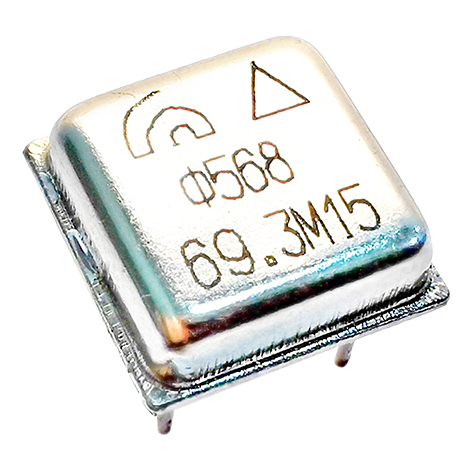

Внешний вид

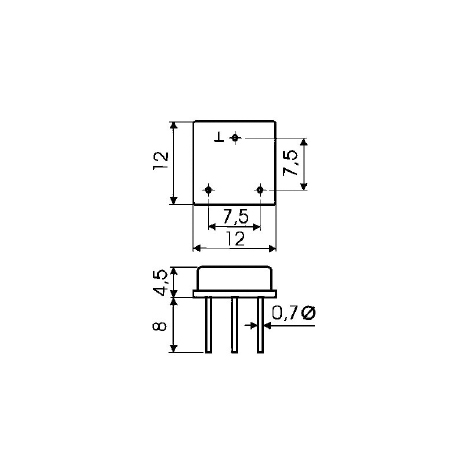

ФП2П4-568 - габаритные размеры
ФП2П4-568
закрыть ФП2П4-568

Пример условного обозначения: ФП2П4-568-62,5М-18 КЖДГ.433541.008 ТУ

Тип фильтра ФП2П4-568
Номинальная частота, МГц 62,5М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 18

Стойкость фильтров

Параметр Значение
Стойкость фильтров к воздействию механических факторов соответствует группе М4 ОСТ 11 206.810
Стойкость фильтров к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 30 000 ч не более 5х10-7
Гамма-процентный срок сохраняемости фильтров не менее 20 лет

Примечания:

Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Интервал рабочих температур, ˚С Диапазон номинальных частот, МГц Порядок фильтра Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
-60…+85 от 39 до 80 4 7,5; 9,0; 12,0; 15,0; 18,0; 22,0; 24,0; 27 2,0 6,0 60
