Фильтры ФП2О4-685-В, ФП2О4-685-Н, ФП2О4-685АБ-В, ФП2О4-685АБ-Н (29,5х19,5х5 мм)
Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433541.021 ТУ в корпусе 29,5х19,5х5 мм
Основные параметры
Номер и назначение вывода
Габаритные размеры

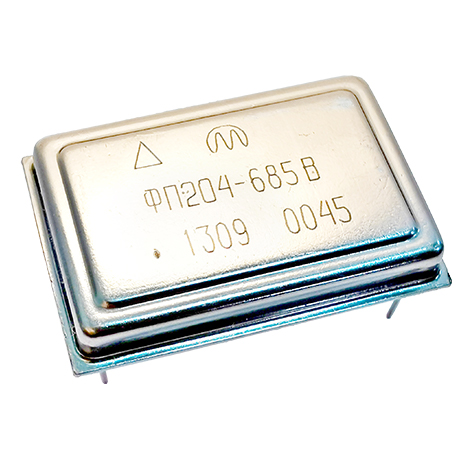

Внешний вид
Пример условного обозначения:
ФП2О4-685-В КПГФ.433541.021 ТУ
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории В 2.1 ОСТ 11 206.810 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 15 000 ч не более 3х10-6 | |
| Гамма-процентный срок сохраняемости фильтров не менее 12 лет |
Примечания:
1. Для фильтров верхней боковой полосы в обозначении применяется индекс В, для фильтров нижней боковой полосы – индекс Н. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Номинальная частота, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2О4-685-В | |||||||
| 5 | 10 | 1 | -50…+70 | 3,3 | 1,3 | 4,0 | 45 |
| ФП2О4-685-Н | |||||||
| 5 | 10 | 1 | -50…+70 | 3,3 | 1,3 | 4,0 | 45 |
| ФП2О4-685АБ-В | |||||||
| 5 | 20 | 1 | -50…+70 | 3,3 | 1,5 | 8,0 | 90 |
| ФП2О4-685АБ-Н | |||||||
| 5 | 20 | 1 | -50…+70 | 3,3 | 1,5 | 8,0 | 90 |
Фильтр пьезоэлектрический
